Ρόλος χάλυβα χρώματος JCH που διαμορφώνει τη συγκόλληση χάλυβα μορφής μηχανών 5.5KW Χ

Ρόλος χάλυβα χρώματος JCH που διαμορφώνει τη συγκόλληση χάλυβα μορφής μηχανών Χ

1. Διάγραμμα ροής παραγωγής:

Coiler των Η.Ε-σίτιση-ισοπέδωση-Διαμόρφωση ρόλων-Περικοπή στο μήκος-Τελικό προϊόν

2. Σχέδιο σχεδιαγράμματος του κεραμιδιού 470 JCH

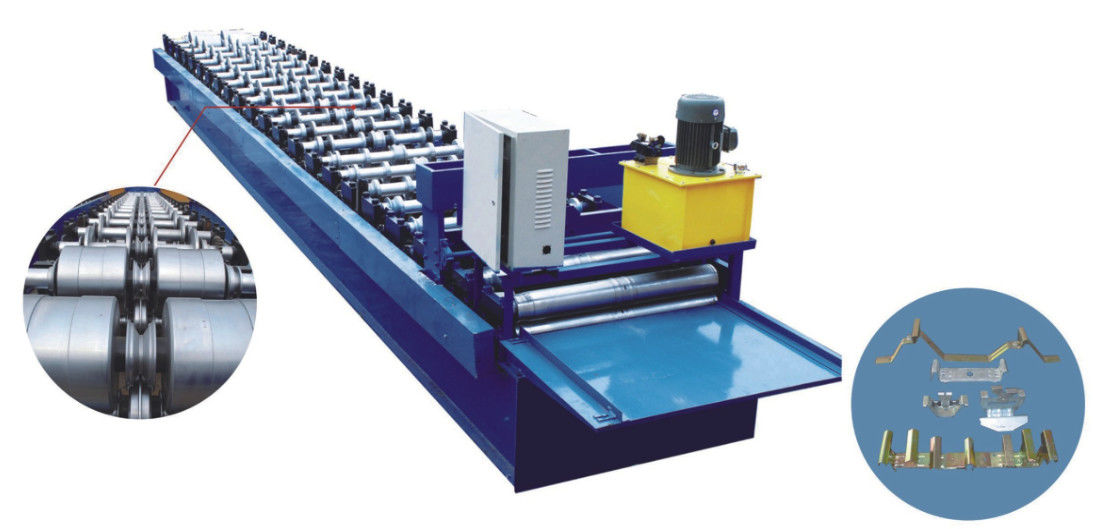

3. Προδιαγραφή του ρόλου που διαμορφώνει τη μηχανή

Παράμετροι:

(1) υλικό του πλαισίου: 36# συγκόλληση χάλυβα μορφής «Χ»

(2) πάχος του μέσου πιάτου: 14mm
(3) βήμα του κυλίνδρου: 17 βήματα
(4) διάμετρος του άξονα (στερεός άξονας): 70mm
(5) υλικό του άξονα (στερεός άξονας): (αρίστης ποιότητας) απόσβεσης και μετρίασης επεξεργασία χάλυβα 45#,
(6) υλικό του κυλίνδρου: Δομικός χάλυβας άνθρακα
(7) επεξεργασία του κυλίνδρου: η αποσβημένη και μετριασμένη επεξεργασία, σκληρά ντυμένα 0.050.07mm
(8) ο τύπος ρόλου που διαμορφώνει τη μηχανή: κίνηση από την αλυσίδα
(9) αλυσίδα: 25.4mm (αρίστης ποιότητας)
(10) φέρων: 6210 (αρίστης ποιότητας)
(11) μειωτής: 5# κυκλοειδής μειωτής (αρίστης ποιότητας)
(12) δύναμη της κύριας μηχανής: 5.5KW
(13) τάση: 380V/50Hz/3phase
(14) ισχύς μετατροπέων συχνότητας: 5.5KW
(15) ταχύτητα γραμμών: περίπου 8 m/min
(16) αντλία πετρελαίου του υδραυλικού σταθμού: αντλία πετρελαίου εργαλείων (αρίστης ποιότητας)
(17) υδραυλική κοπή: κοπή που ελέγχεται από το PLC
(18) ακρίβεια της κοπής: +/- 2mm
υλικό (19) λεπίδων ξυραφιών: Cr12, που αποσβήνουν 58-62 °.
(20) μέγεθος εμφάνισης του κεντρικού αγωγού που διαμορφώνει τη μηχανή: 7.3m

(21) ηλεκτρικά ελεγχόμενο σύστημα: μηχανή που ελέγχεται ολόκληρη από το PLC
(22) PLC: ΔΕΛΤΑ (ΤΑΪΒΑΝ)

Επιθεωρημένος από τους πωλητές

Μετά από να ολοκληρώσουμε την κατασκευή και τη συγκέντρωση των εξοπλισμών, θα εξετάσουμε

μηχανές και ανάθεση στο εργαστήριο.
