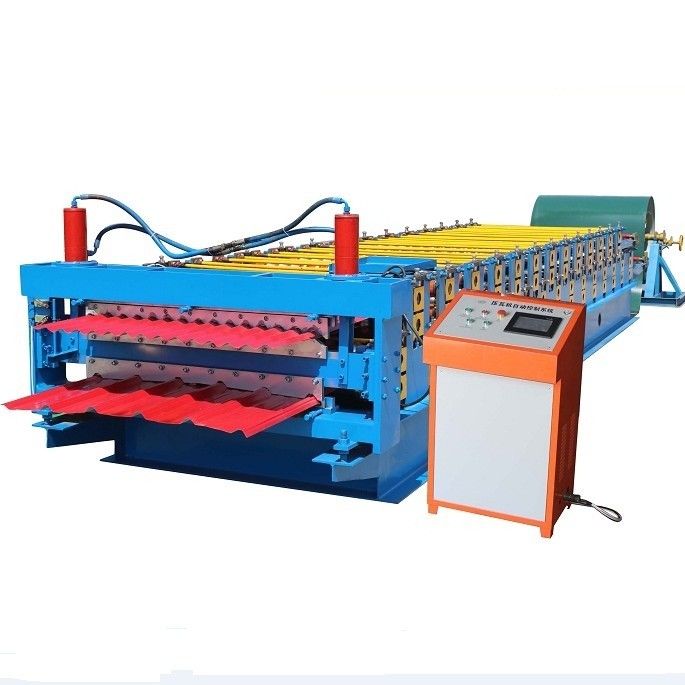

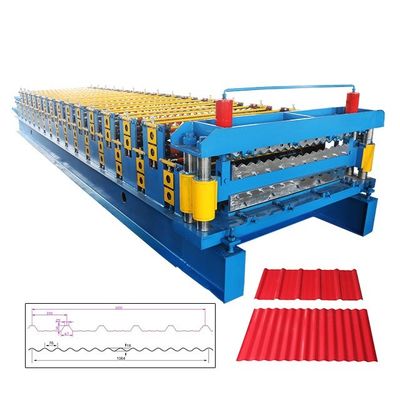

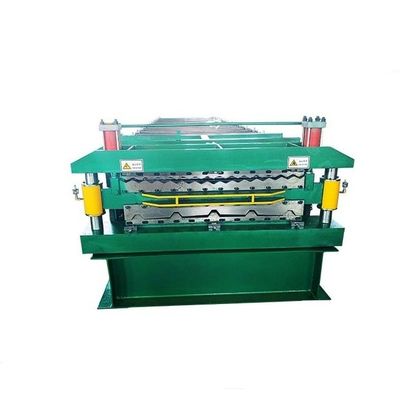

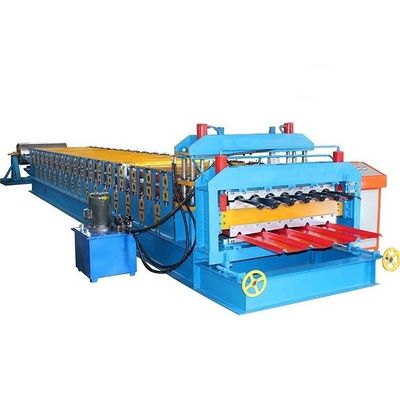

Ρόλος χάλυβα χρώματος του ISO που διαμορφώνει τη μηχανή 5T για την επιτροπή κεραμιδιών στεγών

Ρόλος χάλυβα χρώματος που διαμορφώνει τη μηχανή

1. Ροή επεξεργασίας της διπλής προηγούμενης μηχανής ρόλων στρώματος:

Χειρωνακτικό decoiler→Feeding υλικό στο machine→Roll που διαμορφώνει το μήκος machine→Measure

→Hydraulic κοπή → που τελειώνουν - προϊόντα

2. Ο εξοπλισμός περιλαμβάνει:

3. Οι τεχνικές προδιαγραφές και οι λεπτομέρειες του διπλού στρώματος κυλούν την προηγούμενη μηχανή

(1) χειρωνακτικό decoiler

Η.Ε-δύναμη χειρωνακτικό decoiler μέγιστη ικανότητα: 5000kg

Κοστούμι για την εσωτερικός-διάμετρο σπειρών: 508mm, κοστούμι για την ανώτατη εξωτερική διάμετρο σπειρών: 1000mm

Η χειρωνακτική δύναμη επεκτείνει την εσωτερική επιφάνεια σπειρών.

(2) κύρια μηχανή διαμόρφωσης

a. Αριθμός διαμόρφωσης των βημάτων: 16 βήματα εξαρτώνται από το σχεδιάγραμμα

b. Υλικό του άξονα: 45# σκληραίνοντας και μετριάζοντας επεξεργασία χάλυβα.

Εξωτερική διάμετρος 85mm, στερεό υπόλειμμα

Άξονες Tolled

c. κύλινδροι: Το υλικό είναι αρίστης ποιότητας σφυρηλατημένος No.45 χάλυβας, με την ψηφιακός-ελεγχόμενη πομπή.

Οι κύλινδροι είναι καλυμμένοι με το σκληρό χρώμιο με το πάχος 0.05mm στην επιφάνεια κατόπιν

επεξεργαμένος στη μηχανή από την ακριβή εργαλειομηχανή. Έτσι ώστε εξασφαλίστε μακρά ζωή της διαμόρφωσης των κυλίνδρων.

d. Δύναμη κύριων μηχανών: 4 KW με τον κυκλικό πλανητικό μειωτή ταχύτητας εργαλείων

(3) κόβοντας συσκευή

a. Υιοθετεί τη μετα κοπή, στάση που κόβει

b. Το τέμνον υλικό λεπίδων είναι Cr12 με την αποσβημένη επεξεργασία.

c. Υιοθετεί το ενωμένο στενά πλαίσιο για την καλή ακαμψία.

d. Το τέμνον πλαίσιο είναι θερμική επεξεργασία για να αποφύγει την παραμόρφωση τελικών προϊόντων. τέμνον μήκος

ανοχή ±2mm.

e. Η εξουσία της κοπής προβλέπεται από τον υδραυλικό σταθμό.

f. Το τελικό προϊόν μπορεί να κοπεί σύμφωνα με το καθορισμένο μήκος στον ελεγκτή PLC, και το μήκος είναι

αυτόματα μετρημένος από τον κωδικοποιητή. Όταν το τελικό προϊόν φθάνει στο καθορισμένο μήκος,

η μηχανή θα σταματήσει για να κόβει το προϊόν αυτόματα. Τελειώστε αυτήν την δράση, η μηχανή θα τρέξει

πάλι συνεχώς.

(4) υδραυλικός σταθμός:

a. Παρέχει τη δύναμη για τον υδραυλικό κόπτη.

b. Όλα τα υδραυλικά εξαρτήματα είναι όλα τα κινεζικά διάσημα προϊόντα εμπορικών σημάτων χρήσης.

c. Υδραυλική δύναμη μηχανών: 3KW

(5) σύστημα ελέγχου PLC:

a.This το σύστημα χρησιμοποιεί το του δέλτα PLC για να ελέγξει όλες τις ενέργειες εργασίας. Ποσότητα παραγωγής και

κάθε μήκος κομματιού θα μετρηθεί αυτόματα. Είναι κατάλληλο να ελεγχθεί ο ρόλος

διαμόρφωση της μηχανής.

b.Delta ο μετατροπέας ρυθμίζει την τεχνολογία ταχύτητας, πραγματοποιεί την αυτόματη παραγωγή.

c.Text η οθόνη εισάγεται και ακύρωσε τα λειτουργώντας στοιχεία.

d. Το φιλικό σύστημα ανθρώπου-μηχανής διεπαφών μπορεί να τεθεί τις batch στο κομμάτι εργασίας, το μήκος, την ποσότητα, κ.λπ.

e. Αρίθμηση κωδικοποιητών, έχοντας τη λειτουργία της αρίθμησης και μετρώντας το μήκος.

f. Κατάλληλη τάση ισχύος: 380V/50HZ/3Phase (μπορέστε de που σχεδιάζεται σύμφωνα με την απαίτηση του αγοραστή)

(6) ράφι προϊόντων (Η.Ε-που τροφοδοτείται):

a. Χρησιμοποιούνται για να βάλουν το τελικό προϊόν κατά προερχόμενος προϊόντων από την τέμνουσα συσκευή.

b. Δύο κομμάτια, κάθε μήκος κομματιού είναι 1m, το συνολικό μήκος είναι 3 μέτρα.

c. Συλλέξτε το τελικό προϊόν και τα τελικά προϊόντα είναι κατάλληλα να συσσωρευθούν από τους εργαζομένους.

Εξωτερική προηγούμενη αναφορά:
