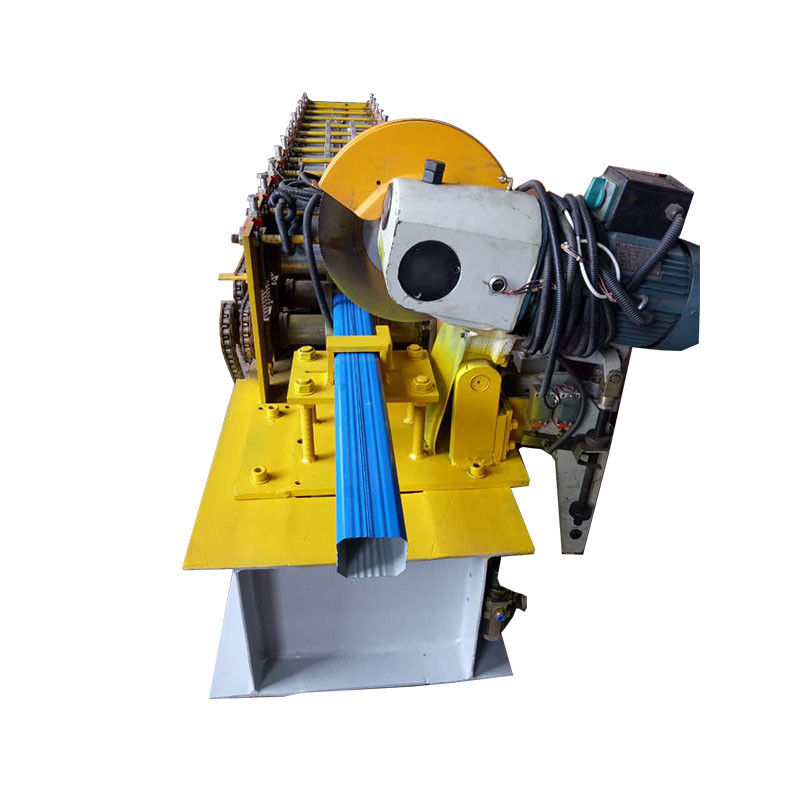

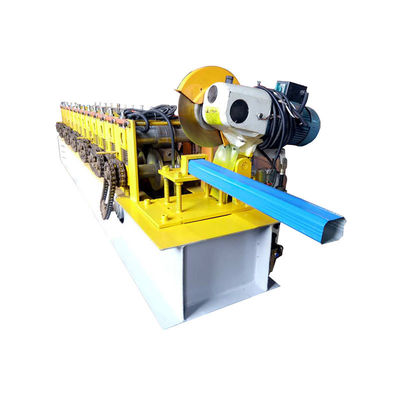

Ρόλος σωλήνων διοχετεύσεων νερού που διαμορφώνει τη μηχανή 380V 12m/min
1. Το διάγραμμα της ροής διαδικασίας:
Decoiling--ενεργός σίτιση-διαμόρφωση-μέτρηση του μήκους-κοπή-προϊόν για να σταθεί
2. Κύριος εξοπλισμός:
Decoiler, κύρια μηχανή διαμόρφωσης, υδραυλική κοπή, ηλεκτρικό σύστημα (PLC), υδραυλικό σύστημα, στάση προϊόντων.
| Κύριες τεχνικές παράμετροι |
| Ποσότητα διαμόρφωσης των σταθμών κυλίνδρων |
20-22 |
| Διάμετρος της διαμόρφωσης των άξονων κυλίνδρων |
50 χιλ. |
| Ρόλος που διαμορφώνει την ταχύτητα |
8-12m/min |
| Διαμόρφωση του υλικού κυλίνδρων |
No.45 χάλυβας, που ντύνεται με την επιχρωμιωμένη επεξεργασία |
| Υλικό κοπτών |
CR12 χάλυβας φορμών, με την αποσβημένη επεξεργασία |
| Ελέγχοντας σύστημα |
PLC και μετατροπέας |
| Απαίτηση ηλεκτρικής δύναμης |
Μηχανή του ρόλου που διαμορφώνει τη μηχανή: 5.5kw |
| Μηχανή να πριονίσει τον κόπτη: 3kw |
| Μηχανή της μηχανής αγκώνων: 1.5kw |
| Ηλεκτρική τάση |
Σύμφωνα με την απαίτηση του πελάτη |
3. Τεχνικές παράμετροι
1) Σχεδιάγραμμα
πάχος: 0,3--0.8mm
2) εσωτερικό σφιχτό decoiler
Α. κουλουριάστε την εσωτερική διάμετρο: 450mm--700mm
Β. ανώτατο πλάτος του κουλουριάσματος: 1250mm
Γ. ανώτατο βάρος της φόρτωσης: 5000kg
3) κύρια μηχανή διαμόρφωσης
Α. υλικό άξονων: 45# χάλυβας, φέρουσα εξωτερική διάμετρος 85mm χάλυβα
Β. δύναμη κύριων μηχανών: 5.5kw
Γ. διαμόρφωση της ταχύτητας: 8--10m/min
Δ. τάση: 380v, 50hz
Ε. σταθμός κυλίνδρων: 15
4) τέμνον σύστημα
Α. υδραυλικός κόπτης
Β. υλικό λεπίδων και φορμών: Cr12 χάλυβας με αποσβημένο αντιμετωπισμένο 60-62°
Γ. το τέμνον σύστημα προώθησε την υδραυλική κίνηση, μετά από την αυτόματη κοπή μετά από να διαμορφώσει
5) σύστημα ελέγχου
Α. PLC: μορφή Ταϊβάν taida
Β. κωδικοποιητής: από τη Νότια Κορέα
6) υδραυλικό σύστημα
Α. προηγμένο υδραυλικό σύστημα από την Ταϊβάν
Β. δύναμη: 3kw
4. Ανταλλακτικά
1) Εύκολα χαλασμένα μέρη: conk 2 PC, θρυαλλίδα-σύνδεση 4 PC
2) Λαστιχένιο χαλί 1 PC
3) Κλειδί 1 PC μπουλονιών
